FloEFD的概述
FloEFD是Mentor Graphics公司開發的一款通用的計算流體動力學軟件(CFD =Computational Fluid Dynamics) ，也是完全嵌入三維機械CAD環境中高度工程化的熱仿真軟件。這款軟件真正實現了仿真分析流程與設計流程的無縫結合，成為從事于流動，換熱相關產品開發、設計工程師的高效工具。FloEFD熱仿真軟件不但可以令CFD專家快速的開展工作，非CFD專業背景的機械、電子產品工程師也能快速掌握使用。

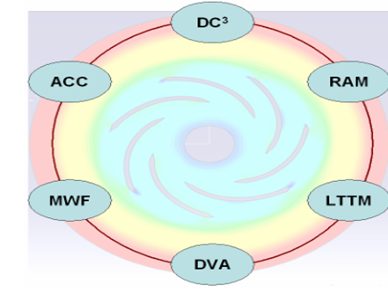

FloEFD熱仿真軟件的七大關鍵技術
DC3—與CAD軟件的完美接口
RAM—矩形的自適應網格
MWF --修正的壁面函數
LTTM—強大的層流-紊流-層流模擬能力
DVA—變量設計分析
EUI—工程化的用戶界面

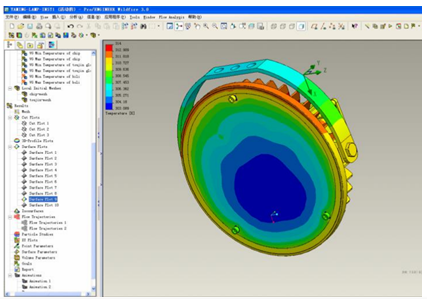

DC3—Direct CAD-to-CFD Conception(直接嵌入三維CAD軟件環境)
傳統CFD軟件的前期處理過程，首先是將結構CAD模型導入CFD軟件的前處理系統，然后人為判斷哪些是流體流動區域，那些是實體區域，據此再進行輔助幾何造型，通過布爾操作對實體區域的切割、刪除等等工作，規模稍微大一點的模型準備工作將會耗去很長的時間。由于CAD結構工程師與CFD工程師的關注點不同因此這些布爾操作等操作經常失效，在此情況下，CFD仿真工程師將不得不對模型中大量部分重新造型。FloEFD的出現為CFD分析工程師帶來了巨大的方便，這得益于FloEFD與主流CAD分析軟件無縫集成使其能夠：
完全嵌入CAD軟件界面，直接應用CAD模型，自動區分固體區域。
自動區分固體之外的流體區域，自動判定內部流動和外部流動區域。

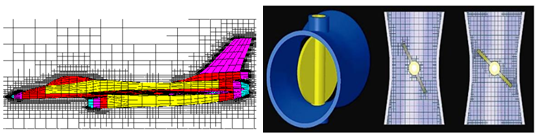

RAM—Rectangular Adptive (矩形的自適應網格)
網格的劃分是傳統CFD軟件分析中人工耗時最多的一個關鍵工作，也是對分析人員專業背景要求很高的工作。網格劃分的質量與分析的結果的準確性有直接的關系，傳統的CFD分析工程師都需要花費大量的時間去完成質量高的網格。但是這一現象在FloEFD中將徹底的改觀，F(xiàn)loEFD強大的自適應網格網格自動生成，將工程師從繁瑣的網格劃分工作中解救出來，因為它能夠：
自動進行流體和固體區域劃分，根據幾何要求和求解自適應要求，自動粗話細化網格
完全支持人工網格和局部加密
接下來的文章我們將向大家介紹FloEFD熱仿真軟件的其他關鍵技術，敬請期待。
