- 名稱：PA8000功率分析儀
- 型號：PA8000
- 品牌：致遠電子
- 描述：PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基...
服務熱線：021-54382635
|
輸入參數
|
參數描述
|
|
測量量程
|
電壓
|
1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
|
|
電流
|
直接輸入 （峰值因數為 3）
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
|
傳感器輸入（峰值因數為 3）
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
|
連續最大允許輸入值
|
電壓
|
峰值 2000V 或 RMS 值 1300V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 4 倍，有效值不得超過量程的2倍
|
瞬時最大允許輸入值
（≤ 1s）
|
電壓
|
峰值 3000V 或 RMS 值 1500V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 5 倍，有效值不得超過量程的3倍
|
|
輸入參數
|
PA8000
|
|
輸入帶寬
|
DC，0.1Hz~5MHz
|
|
采樣率
|
2MS/s
|
|
最大連續共模電壓
|
1000Vrms
|
-
迄今為止我們滿意的認證級功率分析儀
檢測認證實驗室分析有效工具
0.01% 認證級功率測量精度
PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。
5MHz 帶寬，平穩的頻率特性與穩定性
PA8000是行業內為數不多的一款具有0.01%精度，電流與電壓頻率帶寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。

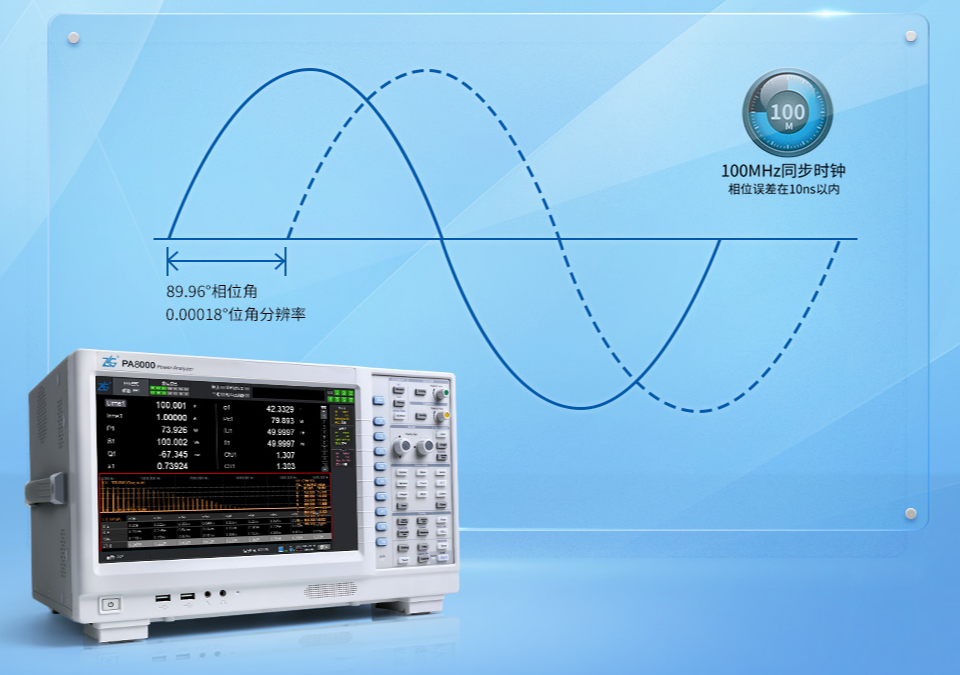

低功率因數下的相位測量精度
PA8000功率分析儀帶寬為DC/0.1Hz‐5MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。
1ms 高速數據更新率
PA8000是世界上少數可以設置1ms高速數據更新率的功率分析儀。我們在PA8000的功能中加入了1ms-5ms的高速數據采集模式，1ms的數據更新率可以捕捉快速變化的瞬時信號，可以展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。
電流傳感器相位補償功能
在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。
創新功能
|
|
PA8000
|
PA6000H
|
PA5000H
|
PA2000mini
|
|
基本功率精度
|
0.01%讀數+0.03%量程
|
0.01%讀數+0.03%量程
|
0.05%讀數+0.05%量程
|
0.05%讀數+0.05%量程
|
|
帶寬
|
DC，0.1Hz~5MHz
|
DC，0.1Hz-2MHz
|
DC，0.1Hz~5MHz
|
DC，0.1Hz~500KHz
|
|
分采樣率
|
2MS/s
|
2MS/s
|
2MS/s
|
500KS/s
|
|
輸入單元數
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
4通道功率卡+1通道電機卡
|
|
電壓量程
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
1.5V、3V、6V、
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
300mV、1V、3V、
10V、30V、100V、
300V、600V、1000V、1500V（峰值因數1.33）
|
|
電流量程
|
直接輸入
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、30mA、100mA、300mA、1A、3A、5A
|
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
|
外部傳感器輸入
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
30mV、100mV、300mV、1V、3V、10V
|
|
電壓輸入阻抗
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：5MΩ
輸入電容：5pF
|
|
電流輸入阻抗
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
|
電壓、電流精度保證范圍
|
1%~110%
|
1%~110%
|
1%~110%
|
1%~130%
|
|
諧波測量
|
500次
|
500次
|
500次
|
128次
|
|
多電機板卡支持
|
支持
|
支持
|
支持
|
不支持
|
|
顯示器
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
9寸彩色液晶
|
|
數據更新率
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定義。
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。
|
|
接口
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
