- 名稱：PA5000H功率分析儀
- 型號：PA5000H
- 品牌：致遠電子
- 描述：PA5000H功率分析儀采用了高穩定度溫度補償的100MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤...
服務熱線：021-54382635
PA5000H功率分析儀詳細參數表
輸入參數：
|
輸入參數
|
參數描述
|
|
測量量程
|
電壓
|
1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33）
|
|
電流
|
直接輸入 （峰值因數為 3）
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
50A:1A、2A、5A、10A、20A、50A
|
|
傳感器輸入（峰值因數為 3）
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
|
連續最大允許輸入值
|
電壓
|
峰值 2000V 或 RMS 值 1300V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值
50A: 峰值90A 或RMS 值55A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 4 倍，有效值不得超過量程的2倍
|
|
瞬時最大允許輸入值（≤ 1s）
|
電壓
|
峰值 3000V 或 RMS 值 1500V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 22.5A或 RMS 值 10A，取兩者較小值
50A：峰值100A 或RMS 值60A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 5 倍，有效值不得超過量程的3倍
|
|
輸入阻抗
|
PA5000H
|
|
電壓輸入阻抗
|
輸入電阻：2MΩ，輸入電容：10pF
|
|
電流輸入阻抗
|
5A:輸入電阻：100mΩ，輸入電感：0.07μH
50A:輸入電阻：5mΩ，輸入電感：0.07μHc
|
|
傳感器電壓輸入阻抗
|
輸入電阻：1MΩ，輸入電容：45pF
|
|
輸入參數
|
PA5000H
|
|
輸入帶寬
|
DC，0.1Hz~5MHz
|
|
采樣率
|
2MS/s
|
|
最大連續共模電壓
|
1000Vrms
|
顛覆傳統的企業級功率分析儀
企業研發測試工具
1500V（峰值因數1.33），7通道直接測量
PA5000H功率分析儀采用了高穩定度溫度補償的100MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。
500次諧波測量

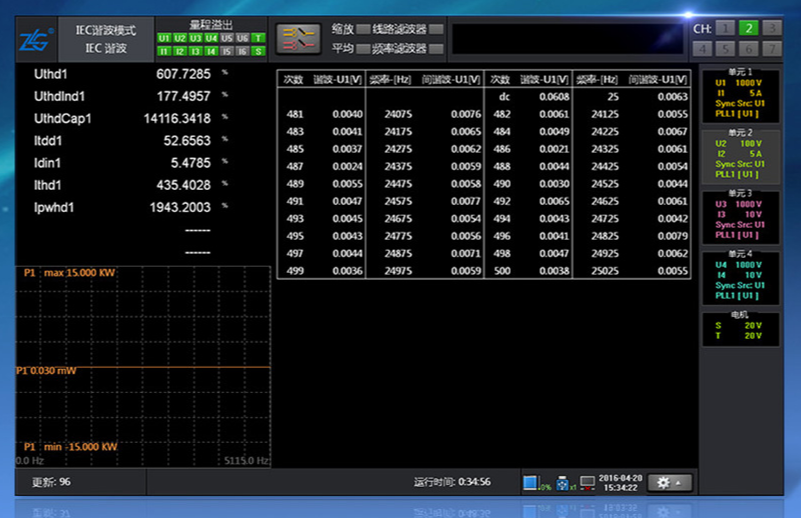

PA5000H功率分析儀帶寬高達5M、采樣率可達2MS/s，可以測量高達500次諧波，并有多種組合顯示方式能同時顯示各次諧波含量，用戶可在菜單中打開“前十大諧波功能”查看所有諧波中能量最高的前十大諧波。不僅如此，為了方便用戶進行更細致的分析，我們加入了FFT模式諧波分析功能，用戶可以查看每一個頻點的數值，并查看每次間諧波的數據。
雙PLL源倍頻技術
PA功率分析儀通過引入PLL硬件電路，使采樣頻率和信號頻率同步，以獲得準確的諧波測量結果。并且此功能在PA8000與PA5000H功率分析儀上做出了升級，支持雙PLL源，用戶可為不同的測量通道選擇不同的PLL源，便于同時對輸入、輸出信號的諧波進行對比分析。
多電機測試
PA5000H功率分析儀可在7張功率板卡中任選一張或幾張升級為電機測試板卡（PA8000、PA5000H均可以選擇多路電機板卡），功率板卡配合電機板卡可以同時對電動汽車內部的變速箱（變頻器）和電機進行聯調測試，用戶將可以更加準確的同時測量電機系統的整體性能。
雙矢量圖分析
PA5000H功率分析儀可同時測量并顯示變頻器輸入三相與輸出三相的矢量圖，可對輸入、輸出各相間的相角關系進行分析，準確評估出輸入信號對輸出信號的角差影響。（所有型號均能滿足）
240G 數據存儲與準確的數據格式分析
PA5000H功率分析儀擁有高達240G的固態硬盤可以海量存儲數據，用戶更可以直接連接U盤將想要的數據全部儲存，PAD與CSV格式多樣支持、存儲時間隨意控制，讓存儲再也不是難題。
|
|
PA8000
|
PA6000H
|
PA5000H
|
PA2000mini
|
|
基本功率精度
|
0.01%讀數+0.03%量程
|
0.01%讀數+0.03%量程
|
0.05%讀數+0.05%量程
|
0.05%讀數+0.05%量程
|
|
帶寬
|
DC，0.1Hz~5MHz
|
DC，0.1Hz-2MHz
|
DC，0.1Hz~5MHz
|
DC，0.1Hz~500KHz
|
|
分采樣率
|
2MS/s
|
2MS/s
|
2MS/s
|
500KS/s
|
|
輸入單元數
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
4通道功率卡+1通道電機卡
|
|
電壓量程
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
1.5V、3V、6V、
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
300mV、1V、3V、
10V、30V、100V、
300V、600V、1000V、1500V（峰值因數1.33）
|
|
電流量程
|
直接輸入
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、30mA、100mA、300mA、1A、3A、5A
|
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
|
外部傳感器輸入
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
30mV、100mV、300mV、1V、3V、10V
|
|
電壓輸入阻抗
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：5MΩ
輸入電容：5pF
|
|
電流輸入阻抗
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
|
電壓、電流精度保證范圍
|
1%~110%
|
1%~110%
|
1%~110%
|
1%~130%
|
|
諧波測量
|
500次
|
500次
|
500次
|
128次
|
|
多電機板卡支持
|
支持
|
支持
|
支持
|
不支持
|
|
顯示器
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
9寸彩色液晶
|
|
數據更新率
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定義。
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。
|
|
接口
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
