- 名稱：PA310單通道功率計
- 型號：PA310
- 品牌：致遠電子
- 描述：PA310功率計配備單通道600V/20A功率板卡，具備0.1%高精度與300KHz高帶寬。最低可測至50μA，符合國際標準（...
服務熱線：021-54382635
功率計是一種基礎的電參數測量儀器，主要用于光伏、家電、電源、電機等行業的產線測試環節，具有高精度、易集成、高性價比的產品特性。
PA310功率計配備單通道600V/20A功率板卡，具備0.1%高精度與300KHz高帶寬。最低可測至50μA，符合國際標準（IEC62301、能源之星、SPECpower），在家電行業待機功耗測試等場景中提供卓越的測試能力。
|
輸入通道
|
單通道
|
電壓量程
|
15V、30V、60V、150V、300V、600V
|
|
基本功率精度
|
0.10%
|
直接輸入電流量程
|
5mA、10 mA、20 mA、50 mA、100 mA、200 mA、0.5A、1 A、2 A、5 A、10 A、20 A
|
|
輸入帶寬
|
DC,0.1Hz-300kHz
|
外部傳感器輸入量程
|
50mV、100mV、200mV、500mV、1V、2V、2.5V、5V、10V
|
|
采樣率
|
500KS/s
|
最大連續共模電壓
|
600Vrms，CAT II
|
|
數據更新周期
|
100ms、250ms、500ms、1s、2s、5s、10s、20s、自動
|
積分測量及積分模式下的自動量程
|
支持
|
|
諧波測量
|
標配、IEC61000-4-7
|
A/D轉換器
|
電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs
|
|
THD運算的分析次數
|
1-50次
|
通信接口
|
標配GPIB（符合IEEE488.2）、LAN、RS-232、USB-Host
|

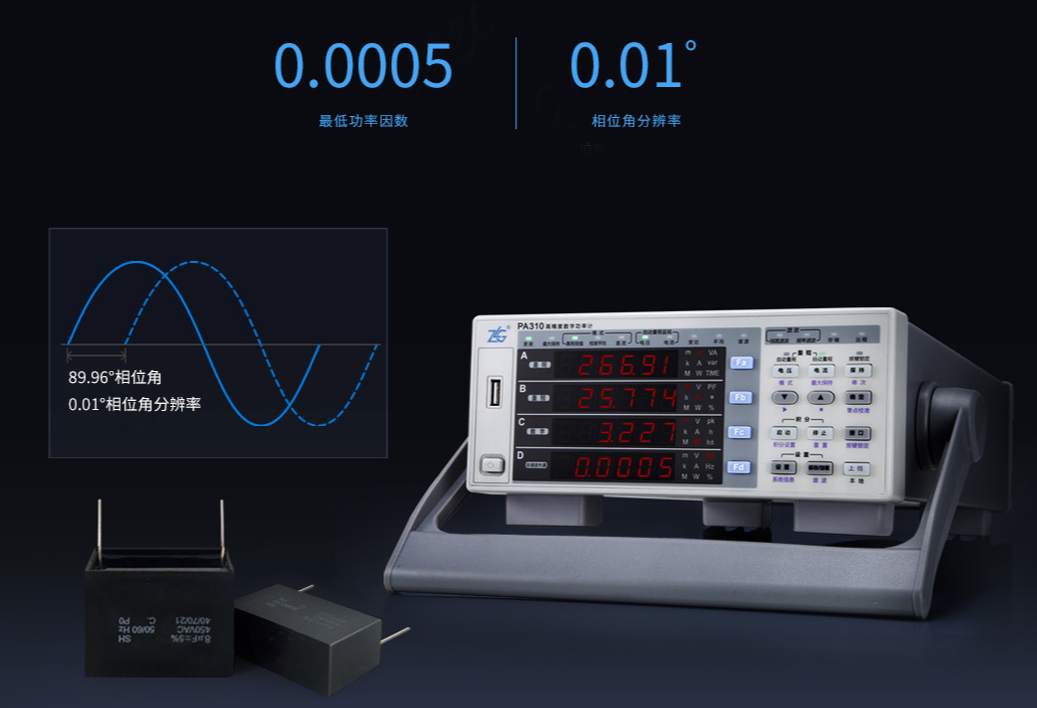

低功率因數下仍能保證高精度測量
PA300系列數字功率計采樣率高達200KS/s，采用100MHz同步時鐘，相角分辨率高達0.01°。即使在低至0.0005的功率因數下仍能保證0.1%的高測量精度。
諧波測量符合IEC61000-4-7國際標準
PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。

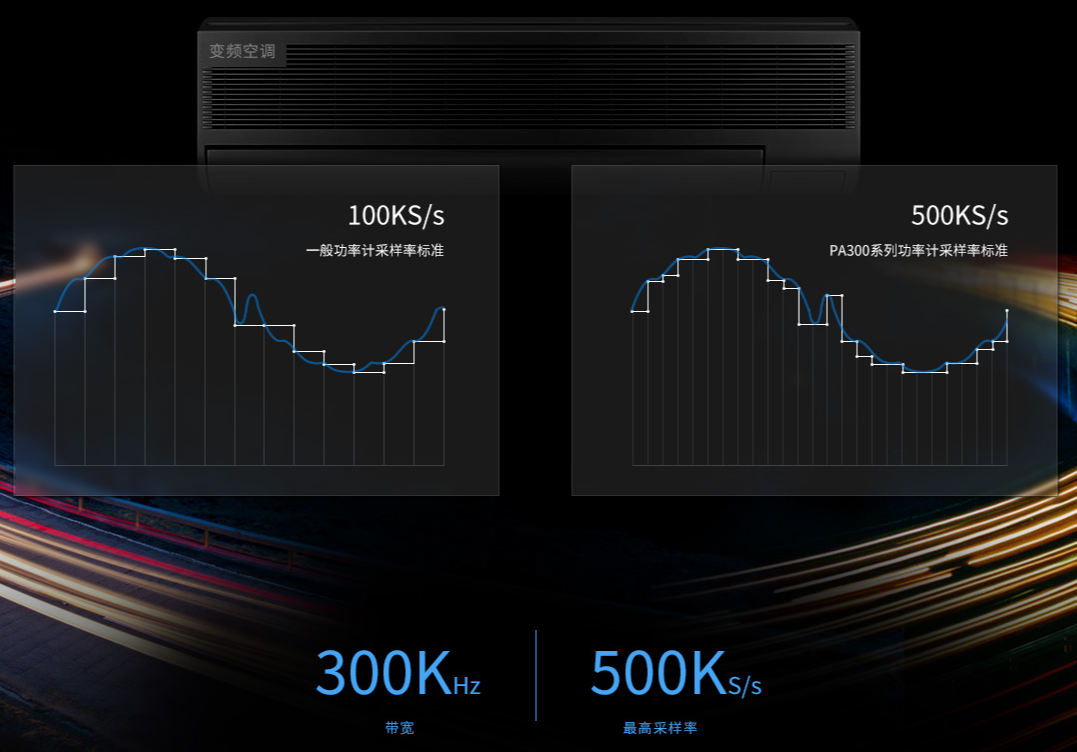

適合開關電源、變頻家電的功耗測量
PA300系列數字功率計具有高至500KS/s的采樣率和300KHz的帶寬，能夠測量頻率較高的信號，滿足變頻家電、開關電源等新技術產品的功耗測量。
直觀的可視化數據分析軟件
PAM管理軟件具有強大的數據處理分析功能，支持對所有測量參數數值進行實時顯示，生成各次諧波數據、諧波柱狀圖、趨勢圖和波形圖，支持同步顯示與報表導出。支持IEC62301國際測試標準，實現待機功耗的自動化測試。
五大核心技術保證0.1%功率精度
PA300系列數字功率計采用100MHz的同步采樣時鐘，保證任一個通道ADC的采樣相位同步，誤差在10ns以內，減小測量時U、I夾角的引入誤差，保證有功功率及功率因數測量精度。
|
型號
|
PA333H
|
PA323H
|
PA323
|
PA310H
|
PA310
|
|
輸入通道
|
三通道
|
三通道
|
三通道
|
單通道
|
單通道
|
|
基本精度
|
0.1%
|
0.1%
|
0.1%
|
0.1%
|
0.1%
|
|
輸入帶寬
|
300kHz
|
300kHz
|
100kHz
|
300kHz
|
300kHz
|
|
采樣率
|
200KS/s
|
200KS/s
|
200KS/s
|
500KS/s
|
500KS/s
|
|
諧波分析次數
|
1-50次
|
1-50次
|
1-50次
|
1-50次
|
1-50次
|
|
最大測試電壓
|
1500V
|
1000V
|
600V
|
1000V
|
600V
|
|
電流測試范圍
|
5mA-50A
|
500μA-5A
|
2.5mA-20A
|
5mA-50A
|
25μA-20A
|
|
外部傳感器輸入
|
BNC
|
BNC
|
BNC
|
BNC
|
BNC
|
|
通信接口
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
|
測試場景
|
大功率電機
三相大功率電源
光伏逆變器直流輸入
|
光伏逆變器交流輸出
搭配高精度電流傳感器
|
小功率電機
三相小功率電源
|
單相大功率電源
|
單相小功率電源
家電行業功耗測試
|
