- 名稱：ZDS1104示波器
- 型號：ZDS1104
- 品牌：致遠電子
- 描述：ZLG致遠電子率先打破“帶寬”的概念，全新定義ZDS5000行業分析型示波器，基于波形捕獲和數據挖掘能力，融合...
服務熱線：021-54382635
產品概述
主要特點
選型指南
資料下載
ZLG致遠電子率先打破“帶寬”的概念，全新定義ZDS5000行業分析型示波器，基于波形捕獲和數據挖掘能力，融合行業專家測試經驗，面向汽車電子、智能硬件、電源行業推出ZDS5054Pro、ZDS5054D、ZDS5054A三款行業分析型示波器。此外還面向通用研發測試、基礎研發測試推出ZDS3000、ZDS1000等系列，致力于提升工程師工作效率，讓測試變得更加簡單。
參數
|
型號
|
ZDS1104
|
|
模擬帶寬
|
100MHz
|
|
采樣率
|
1GSa/s
|
|
輸入通道
|
4
|
|
最大存儲深度
|
28Mpts
|
|
最大波形刷新率
|
50,000wfms/s
|
|
FFT點數
|
100Kpts
|
|
時基范圍
|
5ns/div-1Ks/div
|
|
輸入靈敏度范圍
|
1mV/div-10V/div
|
|
自動測量
|
52 種
|
|
顯示器
|
7.0 英寸 TFT 觸摸屏
|
|
高級分析功能
|
模板測試
|
|
協議解碼
|
21種，UART、SPI、I2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11、CAN、CAN-FD、LIN、FlexRay
|
海量存儲、縮放自如
只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！
協議解碼、信手拈來
協議信號調試不只要關注波形質量，更要關注波形對應數據，而協議解碼功能往往作為示波器的付費選配功能。ZDS1000示波器基于客戶需求免費標配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21種協議解碼，協議調試信手拈來。
信號頻譜，洞察秋毫
FFT功能在定位電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，F(xiàn)FT的分析結果往往毫無意義。ZDS1104示波器首次將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能精確到10KHz。
參數測量、應有盡有
不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達50余種，并且支持8種參數同時顯示。

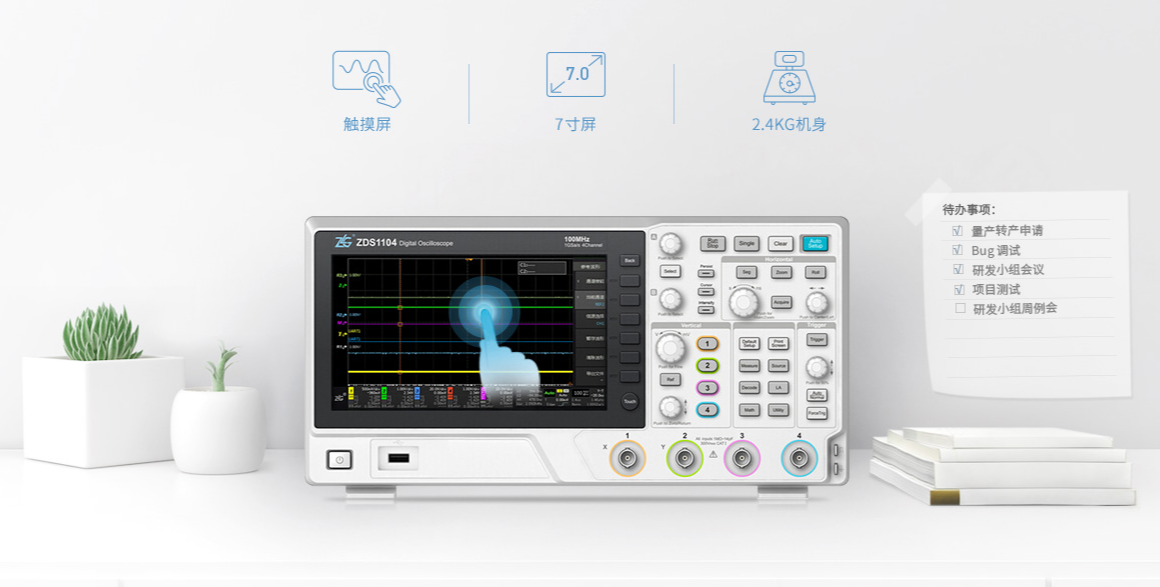

小巧迷人、一觸即發
在精致的7寸屏機身之上，你可以通過觸摸屏輕松進行波形操控，同時2.4Kg的輕盈機身讓示波器可以如筆記本電腦般無所不在，這給多樣化的應用場景創造了多種可能。
|
型號
|
名稱
|
應用場景
|
帶寬
|
通道數量
|
最高采樣率
|
最高波形刷新率
|
最大存儲深度
|
內置信號源
|
|
ZDS5054Pro
|
Professional
專業分析型示波器
|
專業研發測試
汽車電子、醫療器械
軌道交通
|
500MHz
|
4
|
4GSa/s
|
1Mwfms/s
|
512Mpts
|
2ch
|
|
ZDS5054D
|
Digital
智能硬件分析型示波器
|
專業研發測試
嵌入式智能硬件
消費電子、多媒體
|
500MHz
|
4
|
4GSa/s
|
600kwfms/s
|
512Mpts
|
2ch
|
|
ZDS5054A
|
Analog
電源分析型示波器
|
專業研發測試
開關電源、通信電源
電源適配器
|
500MHz
|
4
|
4GSa/s
|
330kwfms/s
|
250Mpts
|
2ch
|
|
ZDS4000
|
數據挖掘型示波器
|
通用研發測試
|
200MHz
350MHz
500MHz
|
4
|
4GSa/s
|
1Mwfms/s
|
512Mpts
|
--
|
|
ZDS3000
|
通用分析型示波器
|
通用研發測試
|
200MHz
350MHz
500MHz
|
4
|
4GSa/s
|
330kwfms/s
|
250Mpts
|
--
|
ZDS2000B
|
通用分析型示波器
|
通用研發測試
|
200MHz
|
4
|
2GSa/s
|
150kwfms/s
|
250Mpts
|
--
|
|
ZDS1000
|
基礎分析型示波器
|
基礎波形分析
|
100MHz
|
4
|
1GSa/s
|
50kwfms/s
|
28Mpts
|
--
|
