1.概 述

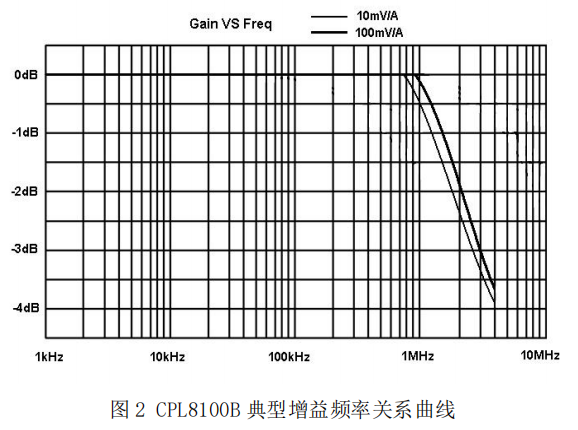

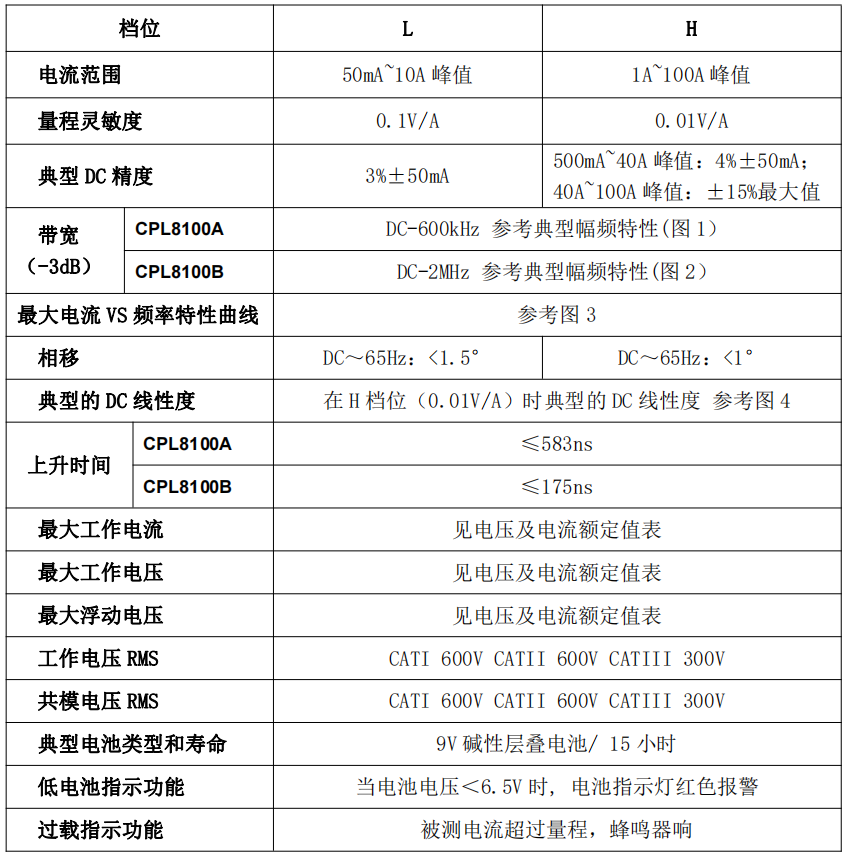

CPL8100A/B 是一款能夠同時測量直流和交流的電流探頭。測量電流最大 100A 峰值(70.7A RMS)，CPL8100A 帶寬為 600kHz(-3dB),CPL8100B 帶寬為 2MHz（-3dB）。提供兩個量程切換(10A 和 100A 檔位)，根據電流大小選擇合適量程；具有自動調零功能，使用方便；帶有電源和電池低電壓報警指示燈，過載報警聲；可使用電池供電或者外部電源供電，使得測量更加方便；標準的 BNC 輸出接口,方便和示波器等其它設備的連接，可使用 BNC 轉雙香蕉插頭連接萬用表測量 AC 和 DC 電流。通常用于工頻測量﹑電機驅動﹑電源等場合。
2. 探頭各部分介紹
探頭主體
電源開關
OFF：探頭處于關狀態，電池或者外部電源不供電。
ON： 探頭處于開狀態，電池或者外部電源供電。
電源指示燈：電源開關 ON 狀態，電源指示燈點亮綠色。
電池低電量指示燈：當電池電壓低于 6.5V 時，電源指示燈點亮紅色，提示更換電池。
量程按鍵： H 或者 L 量程切換按鍵。
量程指示燈：指示當前量程選擇。H 檔位：100A；L 檔位：10A。
自動調零按鍵：為了能夠精確測量，測量之前需要調零可以避免地球磁場，溫漂，等環境因素的影響。
調零指示燈：調零時點亮為綠色，調零結束后熄滅。
鉗口：測量電流鉗口，被測導線最大直徑 12mm。
外部供電插口：外部 DC 供電
電池盒：電池使用常規的 9V 堿性電池，更換電池時，要求電流探頭未連接被測導體和示波器，開關處于 OFF 位置。
附件說明
同軸電纜輸出線(CK-310)：1 米
電源適配器(CK-612)：DC12V/1.2A
