Chroma 17011 可編程充放電系統
Chroma 17011 可編程充放電系統是專為鋰離子二次電池與電氣二重層電容(EDLC)測試而開發的高精密設備，適合用于壽命試驗、產品進出貨檢驗、產品特性篩選、材料實驗、小批量試產等用途。
Chroma 17011具備快速輸出與量測記錄的能力，高度的規格測試品質，性能穩定適用于各種需要可靠數據的測試場合；彈性的編程功能可針對各通道單獨下配方，各通道獨立測試運行。模組化多通道的設計架構，可依據測試需求數量作配置，同時，支援通道并聯輸出功能，能彈性的組合做更大電流測試，應用范圍涵蓋各類型大小容量的單體鋰離子電池測試，或更大容量的電池模組特性測試，不必因為產品差異而購買多種規格設備，達到設備高利用率。
Chroma 17011控制方式需以外部電腦連線進行，透過Ethernet通訊介面，可單獨的對各通道編程及控制，內建多種測試模式，可以實現CC-CV恒電流轉恒電壓、CC恒電流、CP恒功率的充電與放電測試，電池DCIR直流內阻測試，超電容的電容量測試、直流電阻測試；每種測試模式依據設定的時間、電壓、電流或功率條件作工步轉換；資料收集內容包含回傳測試工步、狀態、電壓、電流、容量等數據，采樣方式也有多種彈性可選擇，可依據時間、電壓、電流或容量的條件來決定 。
針對測試應用Chroma 17011做了多項設計，在啟動測試前進行接觸檢查與極性檢查來確認回路狀態，確保充放電動作，在測試過程有過電壓、過電流、過容量、回路電阻等異常檢出功能，測試過程；另有資料保存機制，當遇到電腦短時異常與瞬時斷電異常可將資料保存于記憶體不遺失并記錄中斷狀態，重新啟動后可選擇繼續測試。
在電氣二重層電容(EDLC)測試上提供內建 IEC 62391(同EIAJ-2377)之容量(Capacitance)及內阻(DCR)之量測解決方案，讓使用者不必自行編寫計算式與資料統計，就可直接得到依據法規之精神所計算的容量與內阻值。

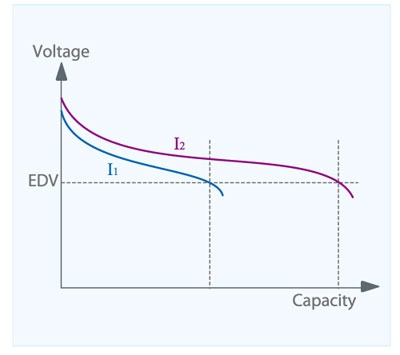

電池容量測試應用
電池芯容量通常是以放電電流及時間兩個條件積分而成，故測試 容量時的放電電流將影響容量的測量，每顆電池雖有制造商 標示之規格，在其常用低充放電率來進行容量測試，但動力電池 應用經常在高于高充放電率狀態下在進行充電與放電，若僅參考 規格來設定電力電池的容量將與實際容量有落差。在實務上需動力電池之充放電速率來針對其電池芯進行測試，將可得 到較準確的動力電池容量。

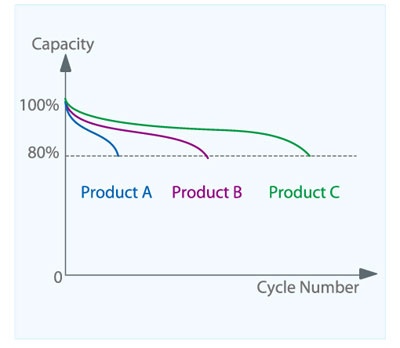

電池循環壽命測試應用
電池之充放電使用壽命不只是動力電池需要，所有電池芯產品都有 相同之測試條件，其測試是依照評估者先行定義的充放電條件做為 一個周期，反復測試同一顆電池芯，評估此電池直到測試終止條件 到達前，正確地執行過幾個周期，即為此電池之循環周期，而循環 周期次數愈多，代表此電池芯之壽命愈長。進而以同樣測試條件測 試不同種類的電池芯，來評估性能優劣，或用來評估某一產品適合的充放電條件與使用條件。
容量測試

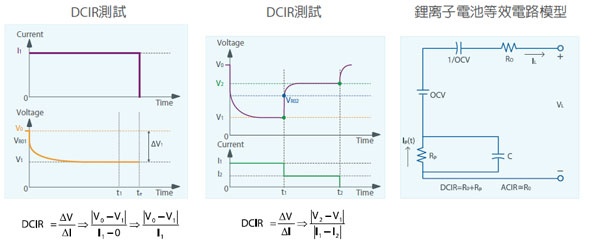

電池直流內阻測試應用
內電阻值的大小關系著動力電池可應用充/放電流 大小，內阻越大效率越差且形成發熱溫升，傳統 使用LCR meter 1Khz 的量測方法，只能評估出接 近Ro(趨近ACIR)的電阻性傳導所形成的電池瞬間 電力出輸出阻礙，但無法評估在電化學轉態時所 產生的延遲，而基于圖三之等效電路圖，DCIR的 評估即包含ACIR的阻值。故動力電池所使用的電 池芯都應經過DCIR的特性評估。DCIR的評估方式 根據BS EN 61960的精神，可以用此測試波形，利 用二個不同之加載電流之電流差與電壓差來計算 DCIR值。

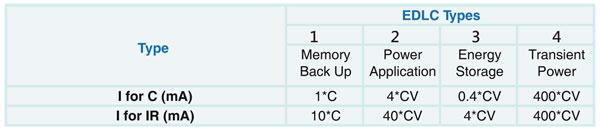

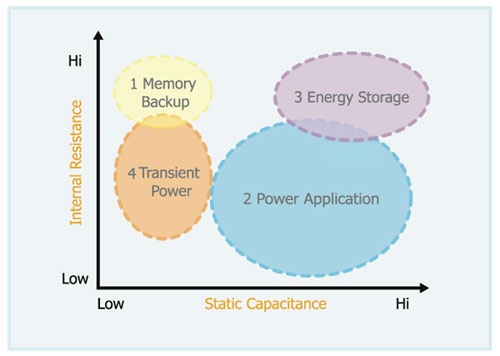

EDLC 測試條件之應用特性分類
EDLC 之測試為依照其產品之實際應用來區分不同之測試條件。按IEC 62391法規之分類，基本上 EDLC 之產品應用分做四類 1. 記憶體備用電能 應用、2. 電力應用、3. 儲能應用、4. 瞬變電源應用。不同測試應用代表不同的測試條件，而測試者應選擇合適的測試設備與測試電流，與測試 設備之精度。

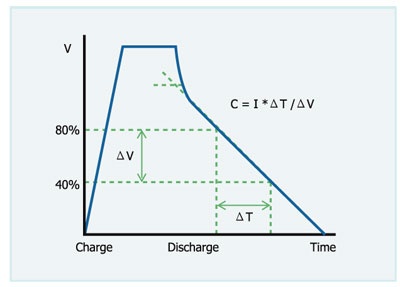

EDLC 容量(Capacitance)測試曲線
根據EDLC測試法規IEC 62391，在測試容量前，EDLC必需確定其 經過CV充電程序并且已經完成充電后，其容量測試是以上述放 電電流進行CC放電，放電程序完成后，取放電曲線上EDLC之額 定電壓的80%電壓點及額定電壓的40%電壓點，二點間的放電能 量與間距時間，來計算此EDLC的容量。
電池容量測試應用

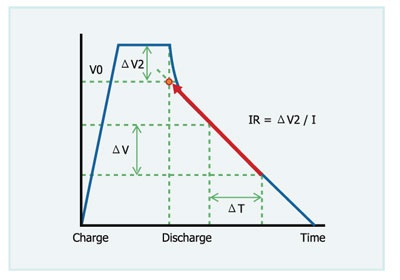

根據EDLC測試法規IEC 62391，同測試容量之步驟，EDLC必需確定 其經過CV充電程序并且已經完成充電后，其容量測試是以上述放 電電流進行CC放電，放電程序完成后，取放電曲線上線性的區域之線段，并延申至放電之時間點取其與額定電壓間之電壓差與放電電 流，來計算DCIR值。
